Autor:
ra[]elarquitectura Rafael Ortega Escrig – Raquel Marcos López
Situación:
calle PADRE JOFRÉ ,5 Rafelbunyol (valencia)
ra[ ]elarquitectura es un estudio de arquitectura que trabaja por una arquitectura saludable y comprometida con la sostenibilidad y la eficiencia.
Expertos en EDIFICACIÓN PASIVA CERTIFICADA, gracias a las obras construidas, revisadas y controladas por el Organismo Independiente Passivhaus Institute, han adquirido el dominio y profundo conocimiento del estándar passivhaus.
Desde que en 2019 certificaran las Primeras Viviendas Passivhaus Plus de la Comunidad Valenciana han continuado desarrollando su trabajo para ayudar a más personas a vivir de un modo más consciente, sostenible y saludable.
CASAM&M ha sido un nuevo hito alcanzado por el estudio ra[ ]elarquitectura, se trata de la Primera Vivienda Certificada Passivhaus Premium de la provincia de Valencia, la más exigente de las categorías otorgadas por la certificación del estándar Passivhaus. Existen tres categorías en la certificación, que varían en función de la producción de energía renovable y la demanda de energía no renovable.
Sin embargo, no ha sido un hecho aislado, en los últimos años Rafael Ortega y Raquel Marcos de ra[ ]elarquitectura, han certificado todas las viviendas construidas por el estudio. Situando al municipio de Rafelbunyol, donde residen y trabajan, a la vanguardia de la eficiencia a nivel mundial. En Rafelbunyol hay más viviendas con este grado de certificación que en países como China, EEUU o Canadá.
PASSIVHAUS es un concepto de construcción que está abierto para todos y en todas las regiones, independiente de la climatología a la que se adapta.
Es una estrategia para encontrar soluciones constructivas factibles y adaptadas a cada lugar.
La consecuencia es una edificación confortable, sostenible, asequible y de alta eficiencia energética, por lo que puede ser abastecida con energía renovable.
Los cinco principios básicos de PASSIVHAUS son:
1. El aislamiento térmico adecuado en toda la envolvente del edificio, cuyo espesor depende de la zona climática donde se sitúa el mismo. Aumentar el espesor del aislamiento reduce las pérdidas de calor en invierno, las ganancias de calor en verano y por tanto, la demanda de energía para climatizar los edificios.
2. La ausencia de puentes térmicos. El aislamiento térmico tiene que ser continuo en toda la envolvente del edificio.
3. Las ventanas de alta calidad con un valor de la transmitancia térmica inferior U≤0,80 W/ (m2K). La radiación solar se utiliza para reducir la demanda de calefacción en invierno, por eso en nuestro clima es imprescindible la protección frente al soleamiento en verano.
4. La edificación tiene que ser hermética, al igual que el aislamiento térmico ha de ser continuo, es imprescindible ejecutar una capa hermética continua en toda la envolvente, que previene las infiltraciones de aire no deseadas, porque es necesario controlar el intercambio de aire con el exterior para mantener las condiciones higiénicas, de temperatura y humedad adecuadas. Para la obtención de la certificación PASSIVHAUS es obligatoria la realización de un ensayo específico de la hermeticidad (Método de medición de la diferencia de presión según la EN13829) el cual limita la tasa de intercambio de aire respecto al volumen total de la envolvente a una presión de 50 Pa. De esta manera se acredita también la calidad constructiva de un edificio.
5. La instalación de un Sistema de Ventilación Mecánica con Recuperación de Calor, debido a que la ventilación tradicional a través de las ventanas es insuficiente para garantizar la calidad del aire interior. Todas las estancias del interior de la envolvente térmica se ventilan, en el periodo de calefacción, por el sistema de ventilación.
Los cometidos del Sistema de Ventilación son:
1. Calidad del aire interior
2. Acondicionamiento del aire interior
3. Recuperación pasiva de calor, gracias a la reducción de las pérdidas por la ventilación.
El estudio ra[ ]elarquitectura incorporó el concepto PASSIVHAUS a su manera de hacer Arquitectura, ya que este estándar se ha confirmado como la solución más eficaz para la reducción de la contaminación por CO2 de los edificios, ayudando así en la protección del planeta frente al cambio climático.
Desde que en 1991 se construyó el primer proyecto PASSIVHAUS en Darmstadt bajo la dirección de Wolfgang Feist, se ha comprobado que durante todos los años desde su construcción ha tenido el mismo bajo consumo de energía, gracias a que el edificio se monitorizó en detalle demostrándose que cumplía con las predicciones de la simulación de proyecto.
Se ha probado del mismo modo, con los sucesivos ejemplos construidos, que un edificio PASSIVHAUS supone un ahorro de la demanda energética de calefacción de:
ↆ 90% respecto STOCK DE EDIFICIOS EXISTENTES
ↆ 75% respecto EDIFICIOS NUEVOS SEGÚN LA NORMATIVA VIGENTE
La certificación PASSIVHAUS conlleva además una comprobación rigurosa de que el edificio se ha construido como se ha diseñado, durante todas las fases de la ejecución de una obra.
Además la rentabilidad económica de la construcción de un edificio PASSIVHAUS se cuantifica tanto en términos monetarios ( consumo de la energía total, costes de servicio y mantenimiento y evolución del precio de la energía) como en términos no monetarios ( incremento del confort, calidad del aire y por criterios medioambientales).

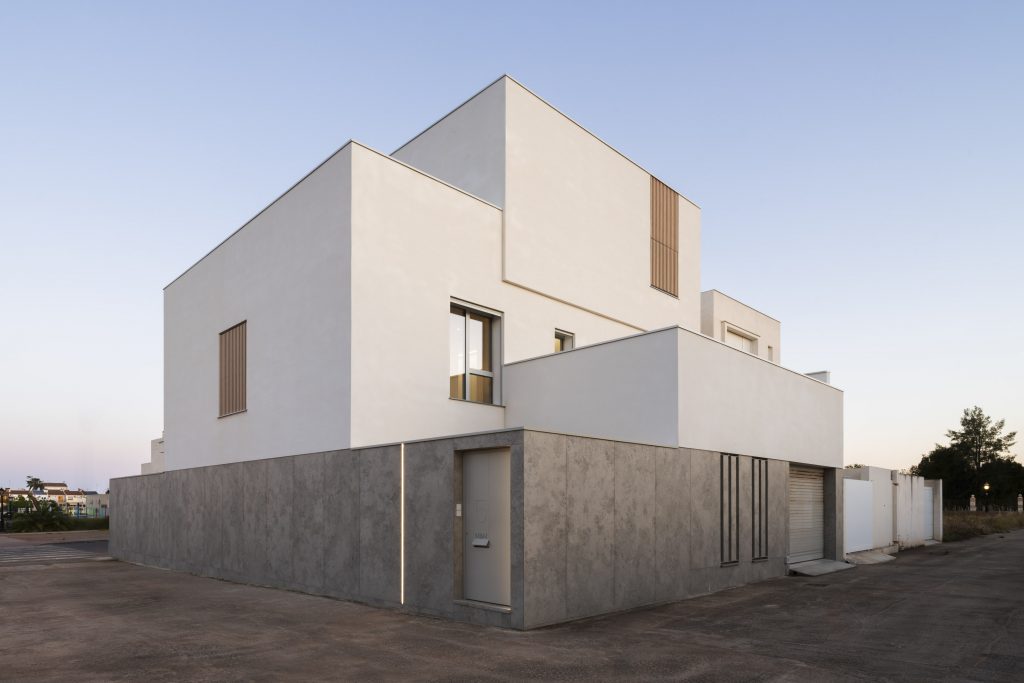

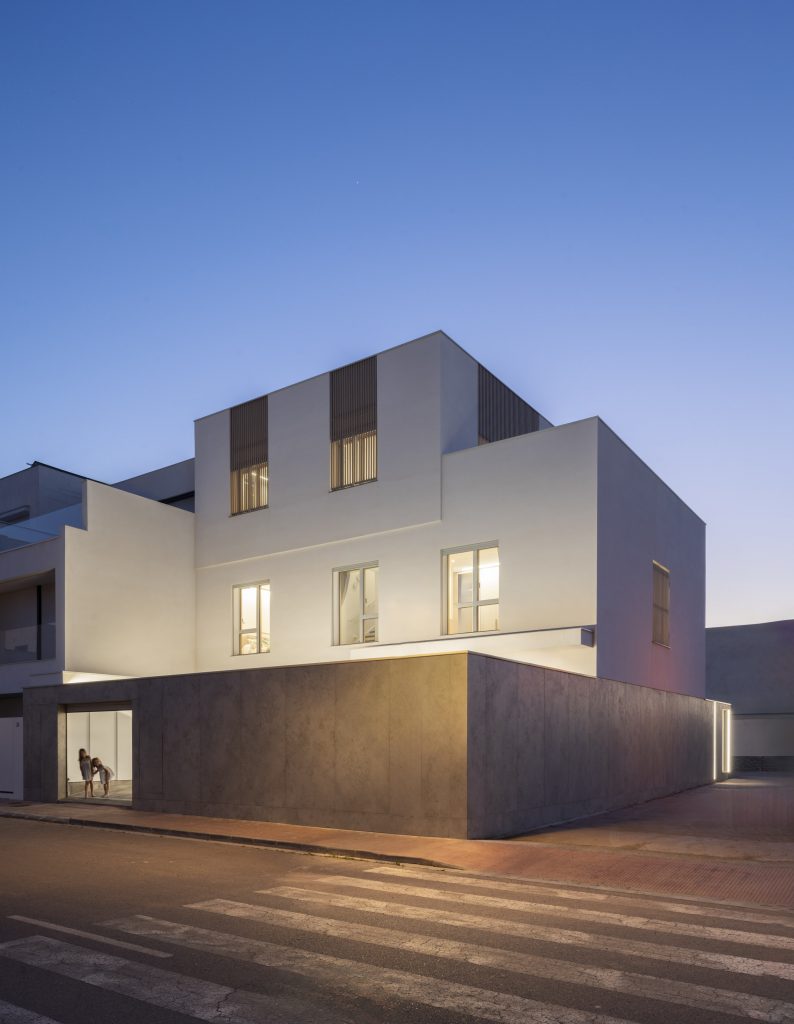

Una vivienda de tres plantas en el extremo de una hilera de viviendas unifamiliares, en una zona de expansión del municipio. Diseñada y construida según los principios del Passivhaus Institute, para su certificación, mediante una construcción tradicional de hormigón, fábrica cerámica y de hormigón celular, con aislamiento térmico al exterior (SATE).
Sobre un zócalo de aspecto pétreo se asoma un volumen blanco en el que se han vaciado los diferentes espacios exteriores. De esta manera se han creado patios y terrazas que aprovechan al máximo las condiciones bioclimáticas de la parcela y pueden usarse durante todo el año.
Una vivienda que ha asimilado las características de la arquitectura mediterránea, incorporando planteamientos estéticos y tecnología contemporáneos.

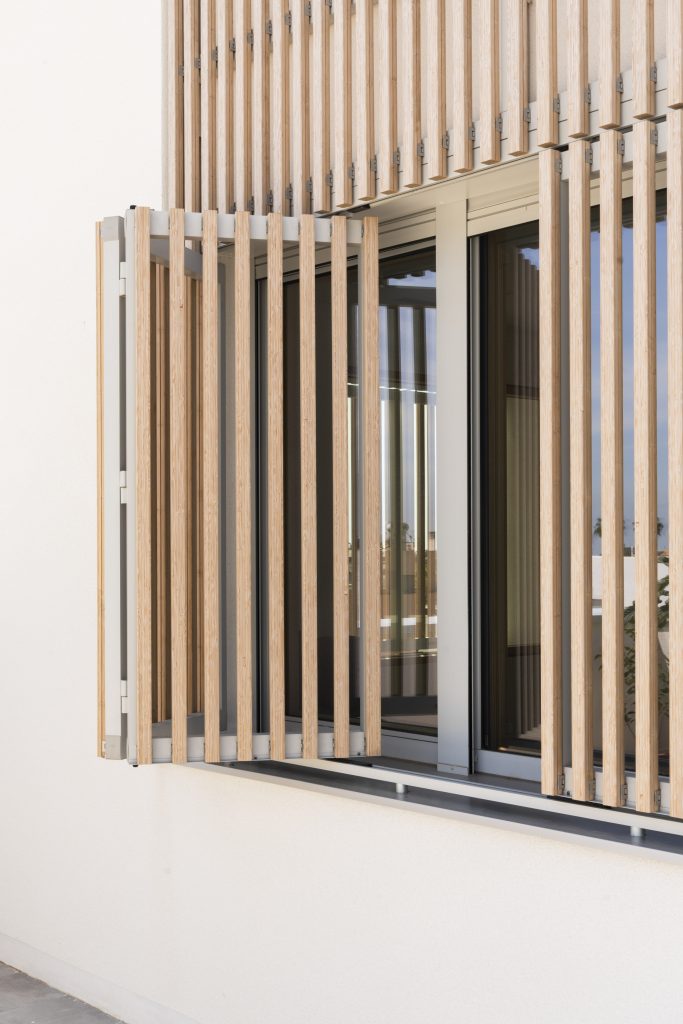

La claridad de la definición volumétrica está reforzada con la elección de los materiales, sencillez que se complementa con la madera natural de las celosías de la parte alta que protegen del soleamiento y permiten disfrutar de las vistas.

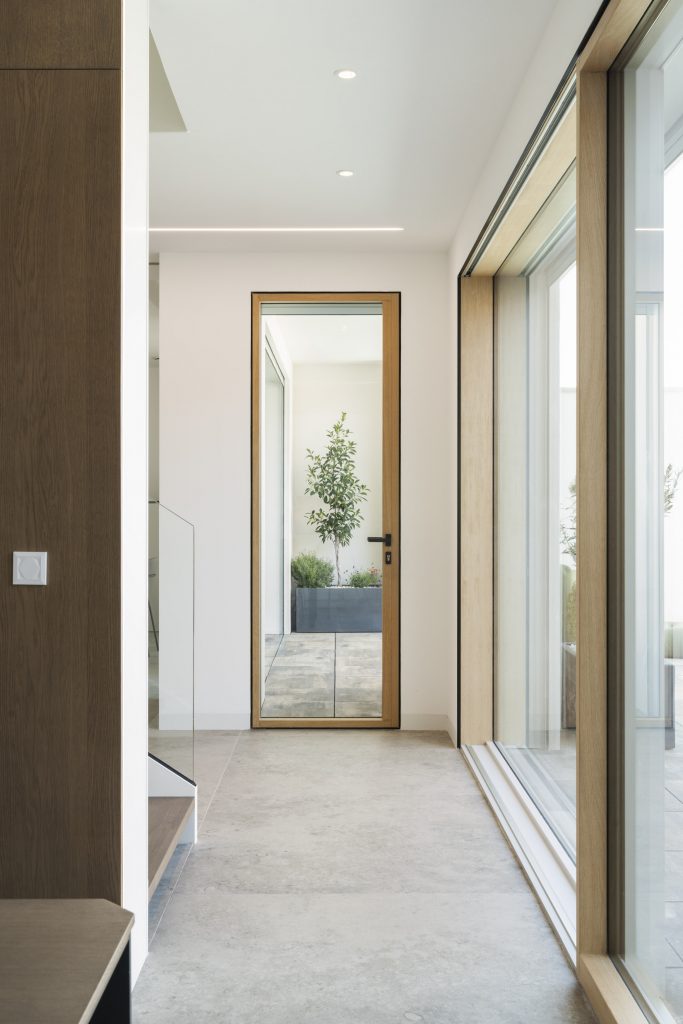

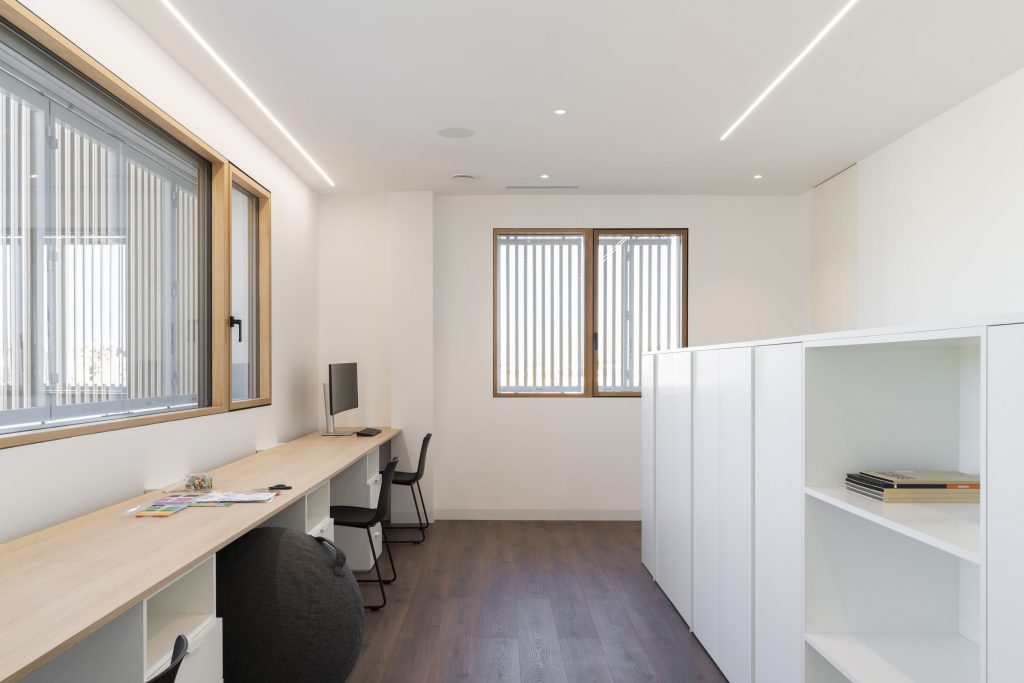

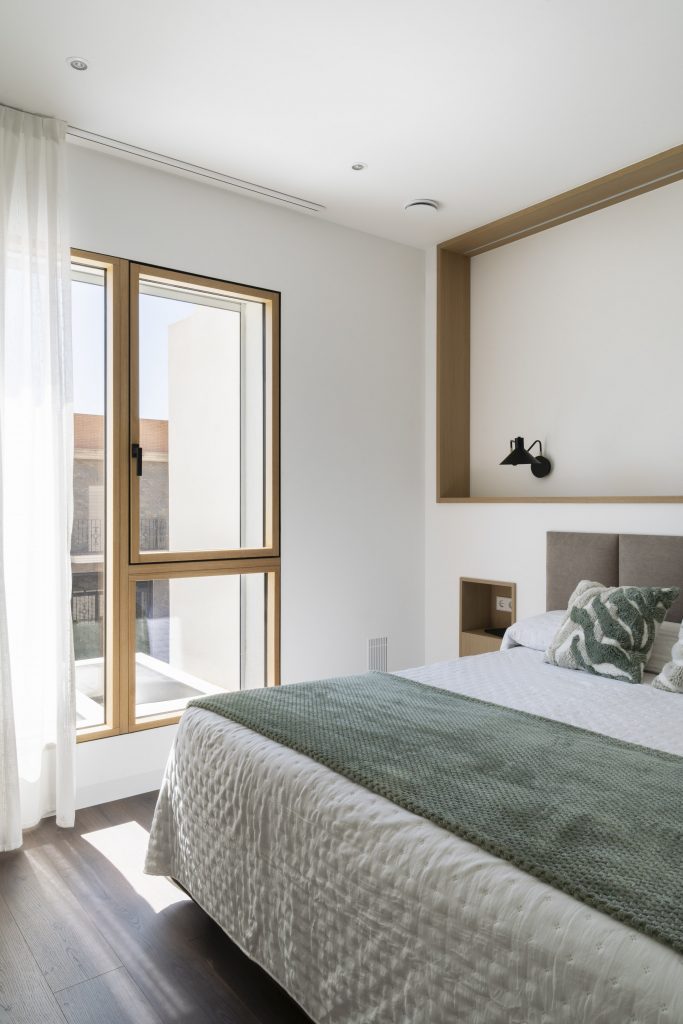

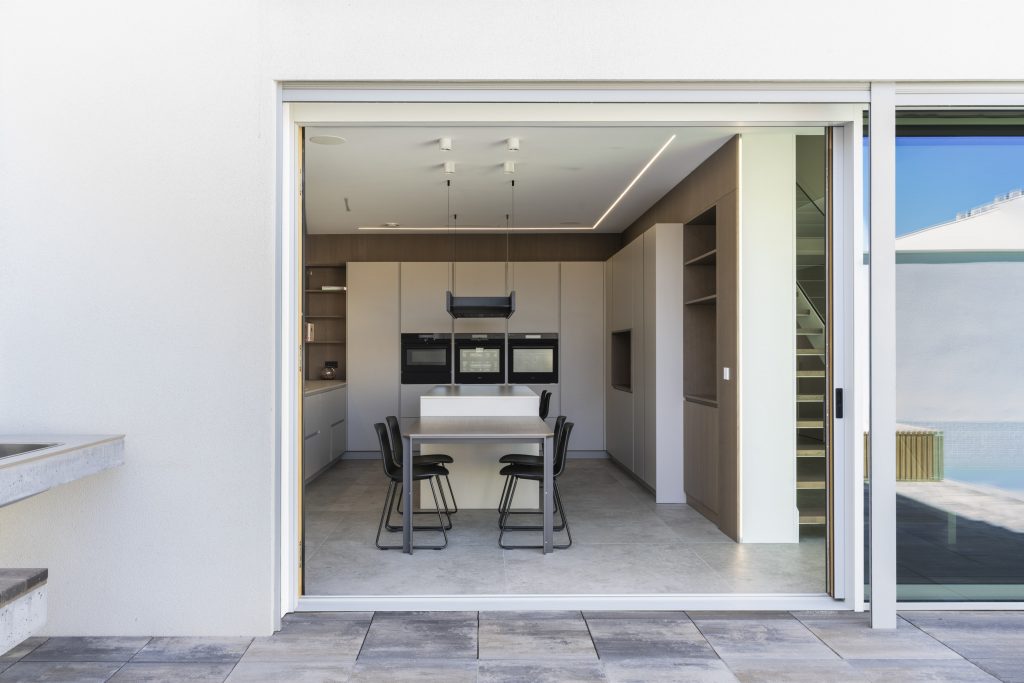

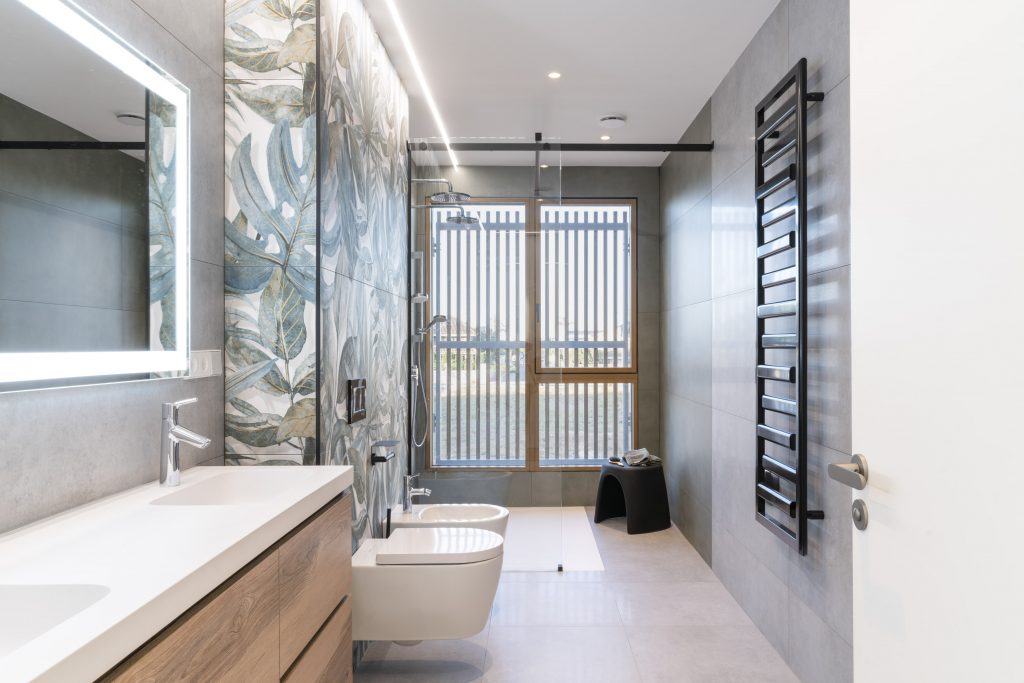

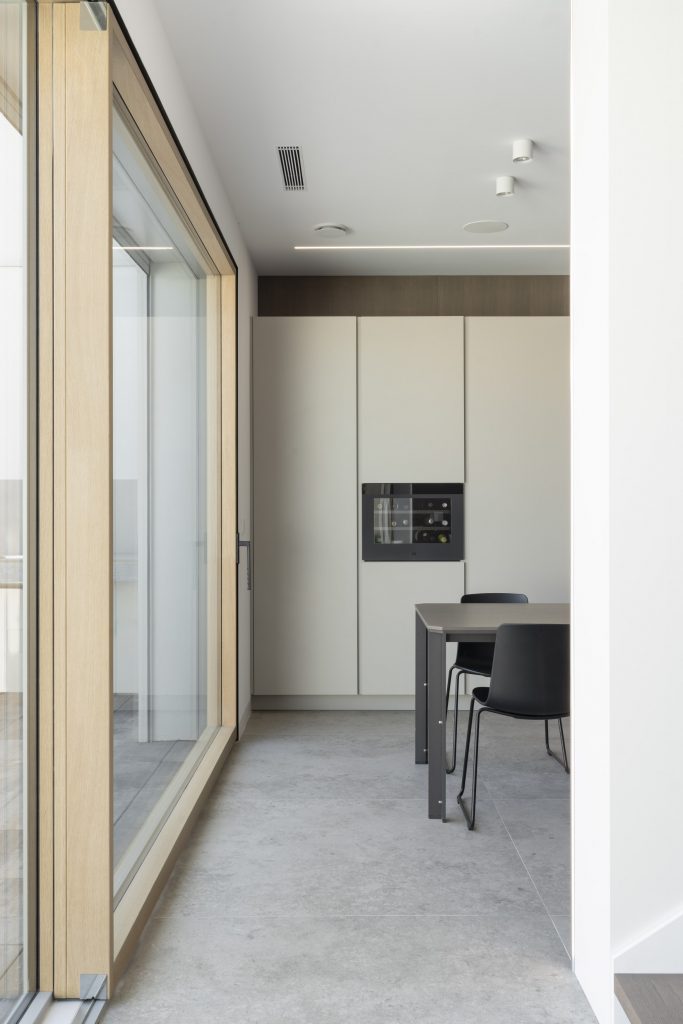

El interior responde a los mismos planteamientos de funcionalidad, calma y serenidad. Un proyecto a medida, con un interiorismo que refleja la identidad de los propietarios en el que ra[ ]elarquitectura ha cuidado cada detalle.
La vivienda cuenta con generación fotovoltaica, recuperación de aguas grises y recuperación de la energía del agua de las duchas. Se trata de una edificación bio saludable, tanto para los usuarios como para el planeta, en el que se han desarrollado todos los procesos de construcción para evitar los materiales de construcción tóxicos, los campos electromagnéticos y para reducir la huella de carbono mediante un diseño responsable con el medio ambiente. Casa M&M cuenta con un sistema domótico que permite automatizar la protección solar, climatización y ventilación entre otros y monitorizar parámetros de consumos y confort.
Casa M&M es una vivienda que contribuye al bienestar de sus propietarios, un espacio de salud donde vivir de un modo más consciente y responsable.
Al tratarse de una vivienda PASSIVHAUS, además de los condicionantes de diseño habituales, se tenía que vigilar especialmente que cualquier decisión o modificación no afectara negativamente a las condiciones de confort, a la eficiencia energética y por supuesto al equilibrio del presupuesto. Lo cual se ha logrado mediante el uso del programa informático del Passivhaus Institute, el PHPP que permite controlar que en todos los procesos del proyecto y de la ejecución de la obra, las soluciones empleadas no menoscaben las condiciones de partida para obtener la Certificación.

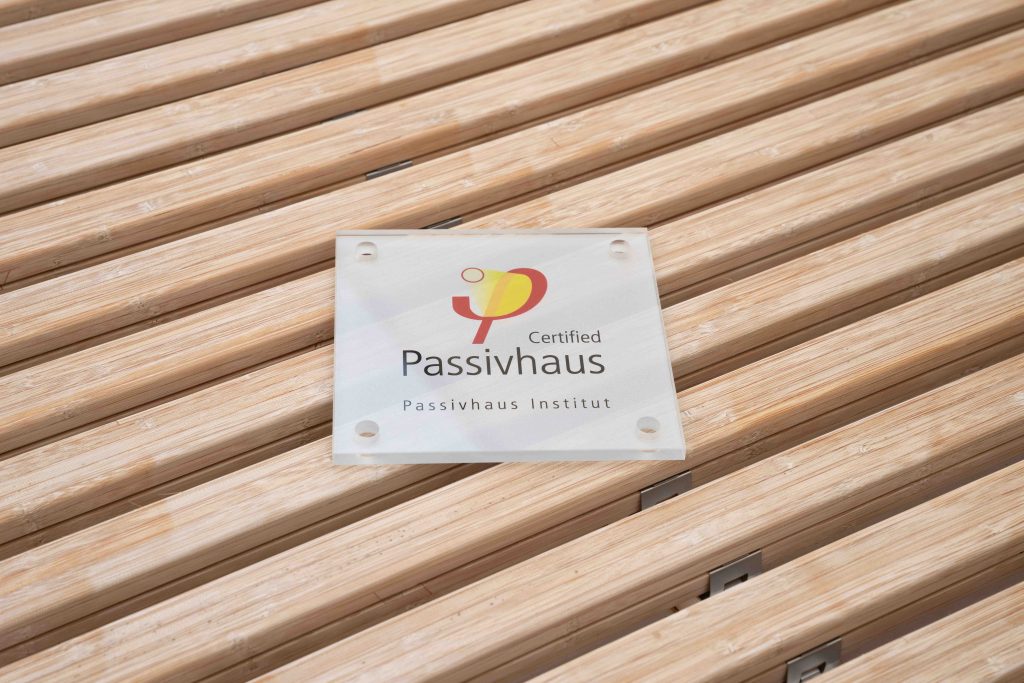

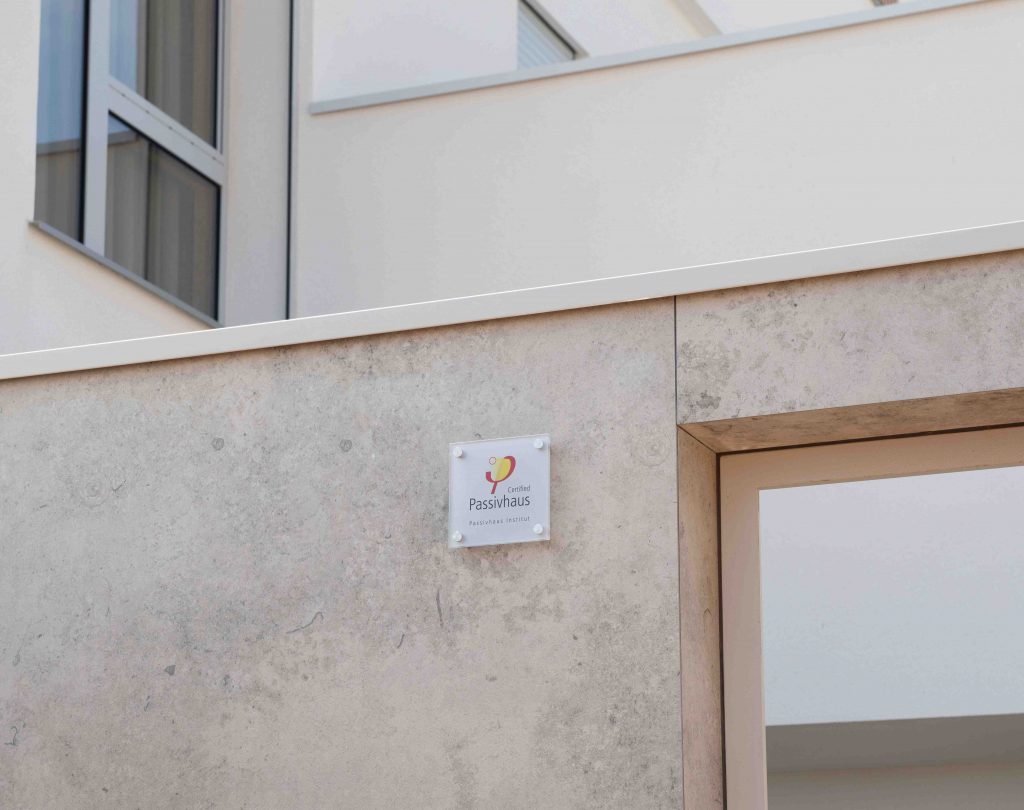

La construcción de las vivienda CASAM&M ha sido ejecutada y controlada rigurosamente a fin de obtener la Certificación Passivhaus (ID 7806).
La relación de todos los elementos constructivos se describen a continuación:
1. ENVOLVENTE TÉRMICA
1. CERRAMIENTO EXTERIOR
• Panel prefabricado de cartón-yeso 28 mm.
• Perfilería de chapa de acero galvanizado.
• Capa hermética Yeso
• Bloques de hormigón celular/ Fabrica cerámica
• Panel de lana de roca de 120 mm de espesor con acabado exterior.
Sistema | Material SATERONATHERM
Instalación | Grupo PIMAT | Sentim 1880
2. SUELO
• Pavimento Porcelanico
• Mortero autonivelante 50 mm.
• Placa de aislamiento 50 mm.
• Losa de hormigón de 60 mm de espesor mínimo
• Encofrado no recuperable para solera ventilada.
Sistema | Material Living Ceramics
Instalación Sentim 1880

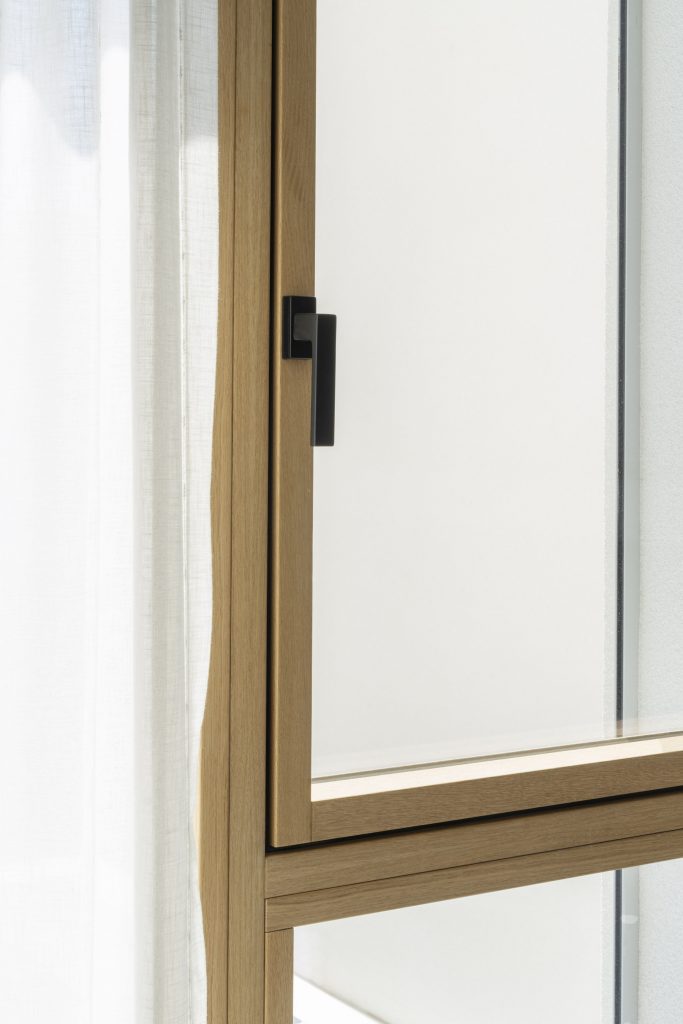

3. CARPINTERÍA EXTERIOR
• UNIFORM SPA Uni_one MAGIS40 | HS-MAGIS40 U valor w = 1.1W/(m2 K ) Uni_one COPLANAR
• Acristalamiento TRIPLE acristalamiento composición GUARDIAN-SUN intercalario Swisspacer Advance
Sistema | Material Uniform Spa
Instalación | Blas Recio e hijos SL
4. CUBIERTA
• Grava 100 mm
• Mortero 30 mm
• Lámina de protección geotextil
• Lámina impermeable de EPDM
• Aislamiento rígido mediante placa doble (100 mm + 100 mm)
• Capa de hormigón ligero aislante de 150 mm de espesor medio.
• Forjado de hormigón con bovedillas de poliestireno 300 mm.
• Enlucido de yeso 20 mm.
Sistema | Material Varios
Instalación | Sentim 1880
2. INSTALACIONES
1. VENTILACIÓN
• Zehnder ComfoAir Q450 ERV
Sistema | Material ZEHNDER
Instalación | Buitec Gestión y Servicios S.L.
2. CLIMATIZACIÓN
• Bomba de calor MITSUBISHI ELECTRIC PUMY-SP + 3 unidades interiores PEFY
Sistema | Material MITSUBISHI ELECTRIC
Instalación | Buitec Gestión y Servicios S.L.
3. ACS
• Bomba de calor Aerotermia bomba de calor Ariston Nuos Split
Sistema | Material ARISTON
Instalación | JC Milla Fontanería SL
4. ELECTRICIDAD
Sistema | Material Varios
Instalación | Ecoval Electricidad
5. DOMÓTICA
Sistema | Material Loxone
Instalación | Ecoval Electricidad | QUINQUER’S
6. Sistema de recuperación de Aguas Grises
Sistema | Material Roth
Instalación | JC Milla Fontanería SL
7. Sistema de recuperación entalpica de agua de duchas
Sistema | Material ZYPHO Aliaxis.
Instalación | JC Milla Fontanería SL
3. CARPINTERÍA INTERIOR
Sistema | Material Muebles DICA
Instalación | Estudio 2.0
